製品紹介

タナカ式水動力計

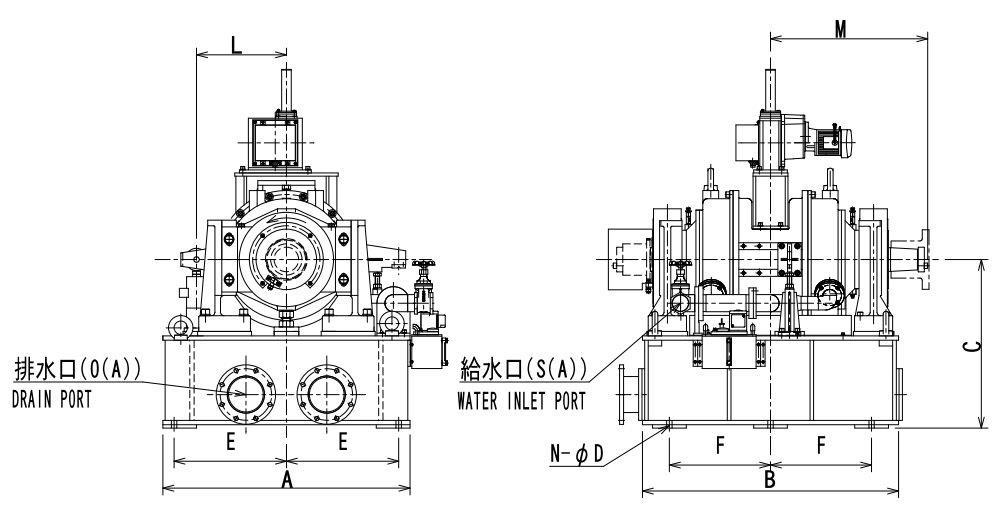

P-A型 & PRS-A型

単位: mm

型式 質量
kg
A B C E F N-ΦD L M S
(A)
O
(A)
P-30A
PRS-30A
1,100 950 820 600 420 320 4-24 358.1 500 50 125
P-35A
PRS-35A
1,550 1,100 940 650 500 350 4-24 400 600 50 150
P-40A
PRS-40A
1,600 1,100 970 650 500 350 4-24 375 635 50 150
P-45A
PRS-45A
2,100 1,100 1,060 750 500 425 6-24 430 680 65 150
P-55A
PRS-55A
3,500 1,400 1,200 750 650 500 6-24 500 835 80 150
P-60A
PRS-60A
4,400 1,700 1,300 950 815 600 6-24 680 970 80 200
P-70A
PRS-70A
7,500 1,980 1,750 1,100 800 1,085 100 200
P-80A 11,000 2,000 2,200 1,200 800 1,230 125 200
P-90A 17,000 2,000 2,550 1,200 800 1,345 150 300

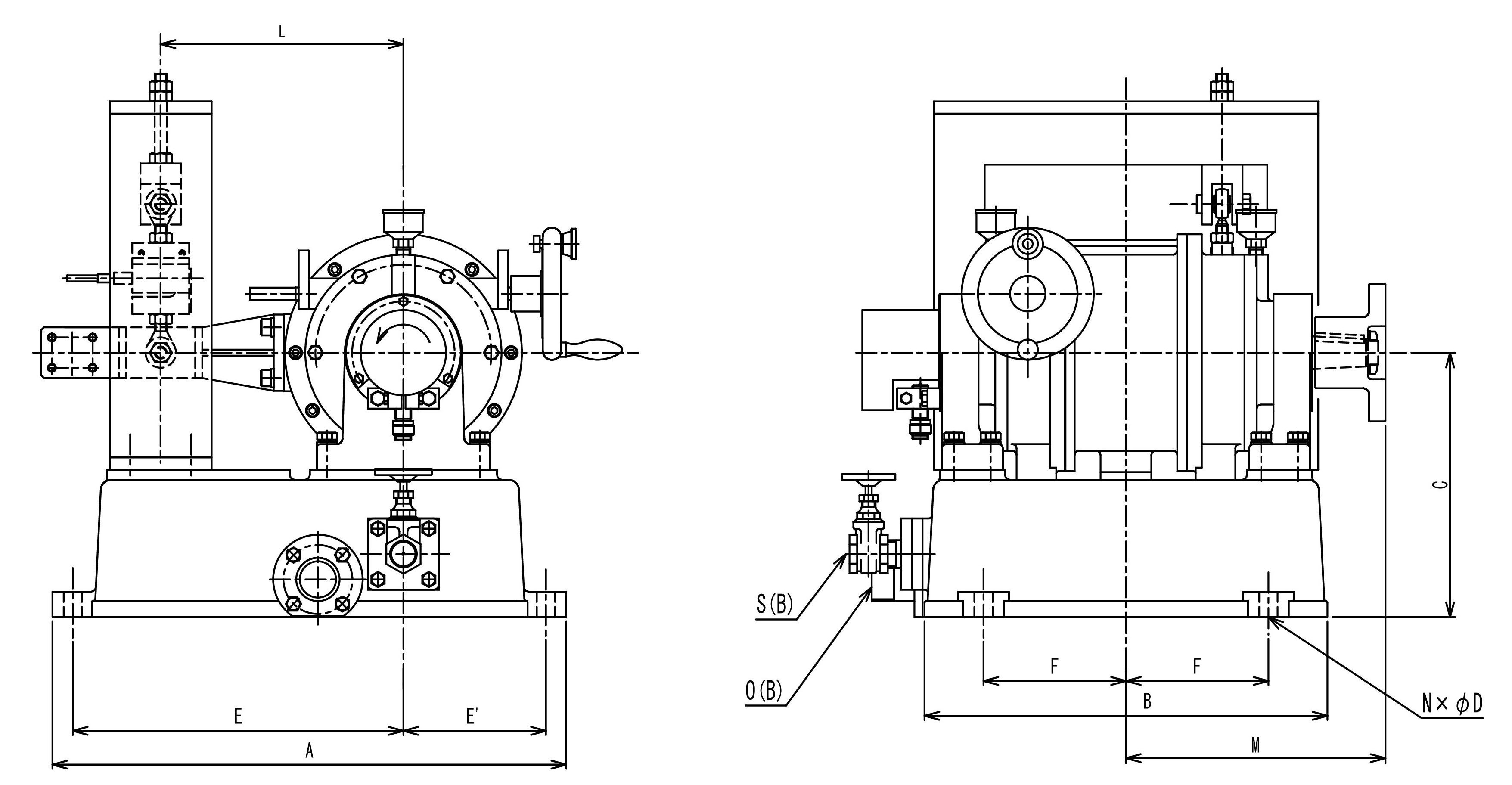

P型 & PRS型

単位: mm

型式 質量
kg
A B C E E’ F NxΦD L M 給水口
S
(B)
排水口
O
(B)
P-1.5
PRS-1.5
150 505 396 260 325 140 140 4-17 238.7 248 ¾
P-1.8 250 535 440 280 330 155 160 4-17 238.7 271 1 2
P-2.0
PRS-2.0
340 640 600 320 375 215 220 4-17 286.5 330 1 2
P-2.5
PRS-2.5
420 740 630 370 460 230 250 4-17 358.1 378 1 2
P-3.0
PRS-3.0
750 870 700 460 400 400 315 4-21 358.1 430 3
P-3.5
PRS-3.5
1,350 1,010 860 550 620 330 325 4-21 358.1 430 3
P-4.0
PRS-4.0
1,800 1,120 1,000 590 630 430 180 4-21 477.5 618.5 2 3
P-4.5
PRS-4.5
2,200 1,190 1,140 590 625 515 465 6-20 477.5 676 2

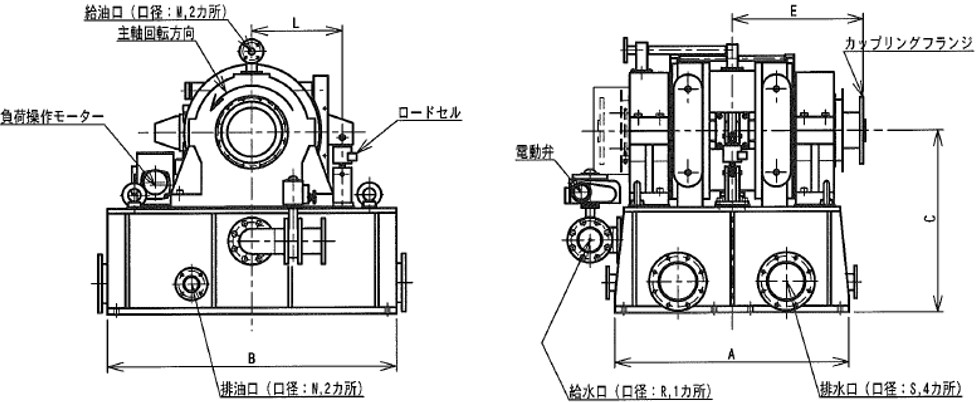

PHS型


単位: mm

型式 質量
kg
A B C E L M N R S
PHS-3.0 3,200 1,100 1,200 860 525 500 25A 50A 100A 200A
PHS-4.0 7,000 1,300 1,600 1,000 730 500 25A 80A 100A 200A
PHS-5.5 16,000 2,500 2,680 1,400 1,268 1,000 40A 80A 250A 300A
PHS-6.5 26,000 2,600 2,680 1,460 1,300 1,000 40A 80A 300A 300A

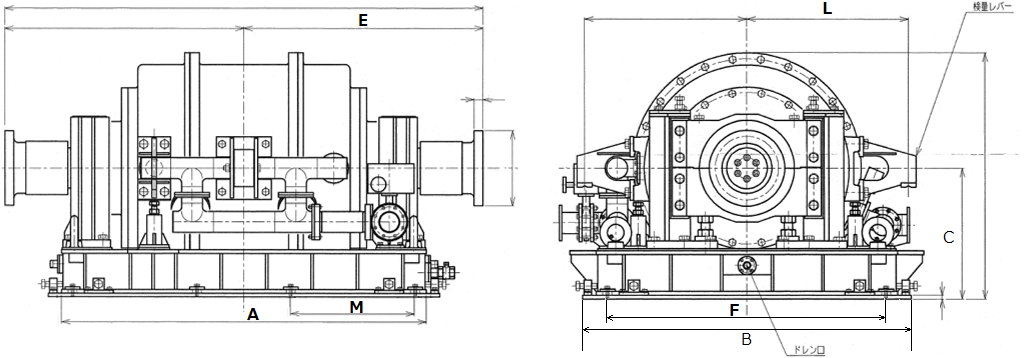

PRD型

単位: mm

型式 質量
kg
A B C E F N-ΦD L M 給水口
S
(B)
排水口
O
(B)
PRD-10 9,000 2,100 1,750 770 1,420 1,600 14-Φ20 1,000 700 125A 125A
PRD-11 17,500 2,452 2,000 860 1,575 1,850 8-Φ24 1,074.3 830 125A 125A
PRD-13 30,000 2,540 2,640 860 1,724 1,800 16-Φ26 1,200 520 125A 125A

※ 仕様は改良等により予告なく変更する場合が御座います。
