カップリング(軸継手)

用途別事例

高速回転用テストベンチ向け トーショナル ダンパー カップリング(ねじり振動 減衰 軸継手)

EVモータ、モータスポーツ用エンジン、2輪車用エンジン向け

トーショナルダンパーカップリング(ねじり振動 減衰カップリング): t1000
  • 最高回転数 :18000rpm(特注仕様:25000rpm以上。ご相談ください。)
  • 定格トルク:450Nm
  • 最大トルク:800Nm
  • 高ダイナミック荷重に最適
  • エラストマーの交換が容易
  • コンパクトなモジュール式設計
  • 過負荷時にエラストマーの不具合なし
  • エラストマー不具合時に軸の損傷なし
  • 高減衰、長期寿命
  • エラストマー取り付けにより剛性を調整

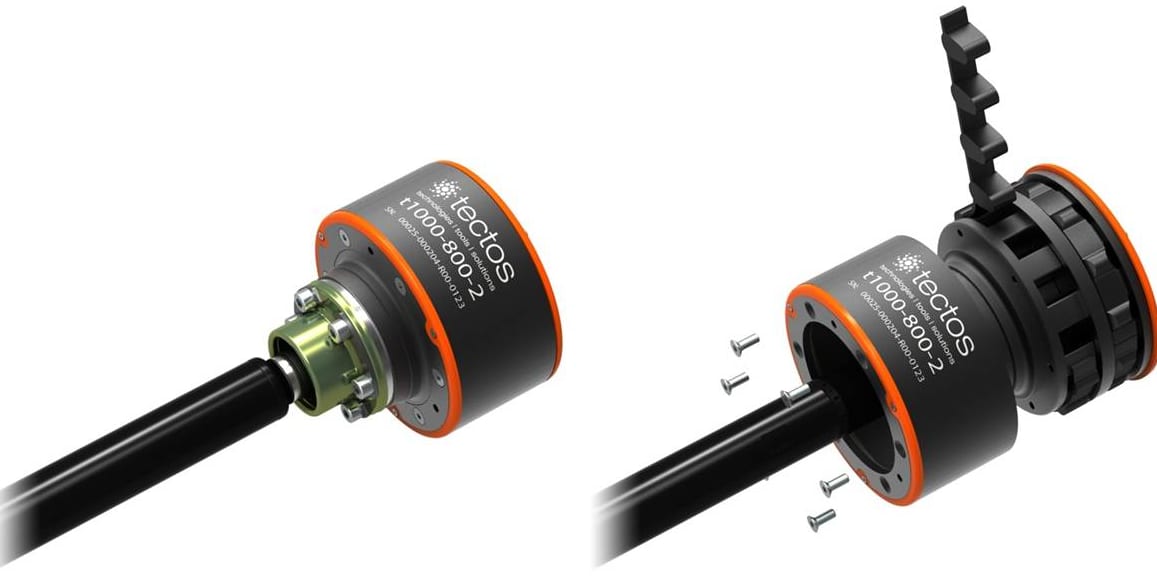

高速回転用 ダンパーカップリング(減衰カップリング): t1000

高速回転用 等速ジョイントシャフト(CVJ): t80x
  • 最高回転数 :20000rpm(特注仕様で20000rpm以上も可能です。ご相談ください)
  • シャフトに中空、カーボン、ガラス繊維複合材(グラスファイバー)など様々な仕様がございます。ご相談ください。

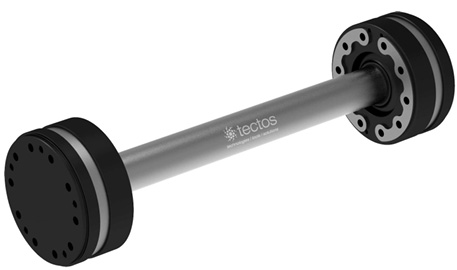

t80x高速等速ジョイントシャフト(CVJ)、シャフト中空: t1000
t80x 高速CVJ(等速ジョイント)グラスファイバー(ガラス繊維) 電気的絶縁仕様

トーションバーCVJ(トーションバーシャフト+等速ジョイント): t790
  • 最高回転数 :20000rpm
  • 最大トルク:3500Nm
  • 2つの等速ジョイントと密閉型トーションバーで構成

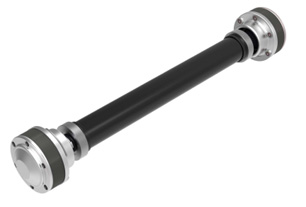

t790 高速トーションバーシャフト(CVJ、等速ジョイント)



※ 仕様は改良等により予告なく変更する場合が御座います。
